测量和分析临界角点(critical corners)的转接半径软件

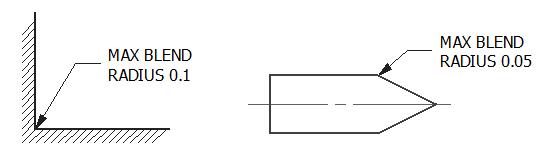

您有没有考虑过这些种类的转接半径公差?
我们总是看到它们,但我们很少花时间去真正思考它们的意义。最大转接公差(maximum blend tolerance)定义了边缘处实际上具有“零公差”的区域。让我们放大一点,您就能明白我们的意思了。

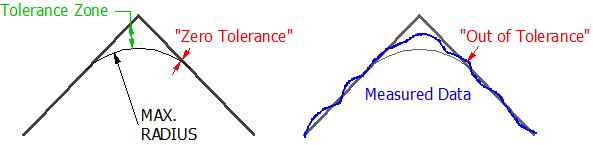

一个理想的半径“过渡”到标称角(nominal corner),包括区域就是公差区域。然而,当我们接近区域的边缘时,公差接近零。不幸的是,真实的表面并不是完全平坦的(就像在CAD系统中那样)。真实表面存在平直度或平坦度误差。这些误差将导致在转接的边缘处出现“超出公差”的情况。
Blender转接半径软件
Digital Metrology开发了Blender软件包,以解决临界角点(critical corners)的测量与分析。

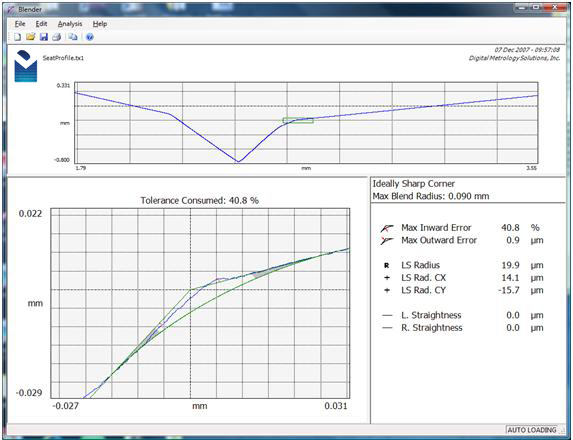

转接半径分析是基于用户选择的角区域(避免零公差情况)。在理想情况下(尖锐角点,sharp corner),最大向内误差被报告为可用公差的百分比(参见上图)。图中以红色残差线表示最大向内误差和最大向外误差。
在某些情况下,角点半径(corner radius)实际上是最大半径和最小半径的公差。Blender也能进行此处理!

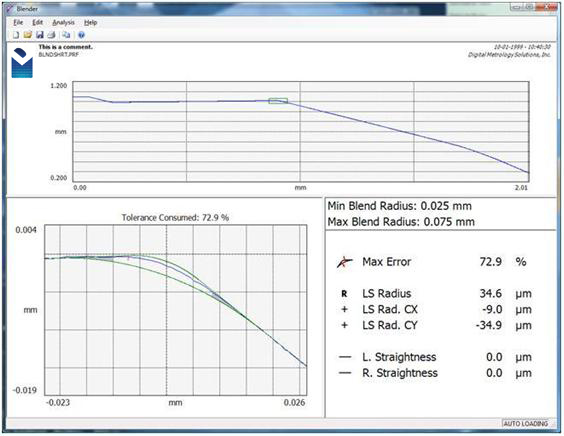

涉及到最大和最小转接半径的规格时,Blender会以可用公差的百分比的形式报告最坏情况下的误差。
Blender具备创新性的区域检测能力

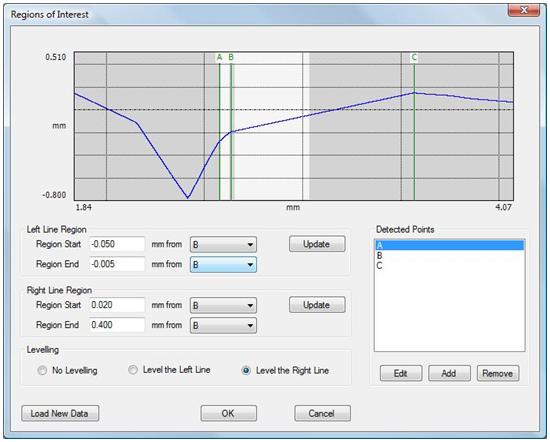

进行过渡分析(blend analysis),会首先检测角点(corner)的任意一侧的线性区域。大多数计量系统会着眼于基于测量系统的固定距离;Blender则采用了一种不同的方法。Blender实际上允许您在测量数据集中检测特征,然后建立与这些特征相关的区域。如果这些特征从一个部分转移到另一个部分,或者从一处测量转移到另一处测量,也不用担心,Blender会找到它们的!
从点的检测开始。 Blender可以找到各种各样的点,它还提供了一个“锐度”图(基于二阶导数)来帮助完成任务。
一旦有了点,您就可以建立限定您的角点(corner)的区域。
在分析过程中,将通过左右区域构造一条线——它们的交叉限定了角点(corner),这样您就可以理解您的转接过渡了。
分析转接半径,理解您的角点(corners)
Blender可以从当今的许多仪器上加载数据。Blender的自动加载功能允许直接将Blender集成到您的测量系统中。
